自分仕様!!

こんばんは!!

専務です(^^)

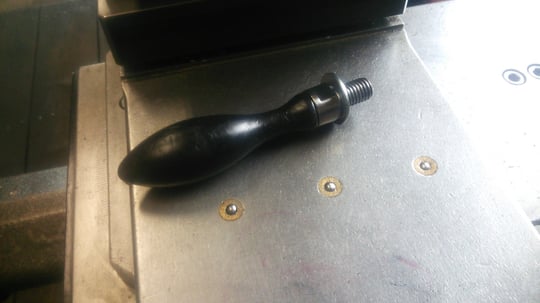

この前ウチに来た中古旋盤のハンドルがなんちゃってだったんで、ウチの最年少従業員、若手のホープKにK仕様のハンドルを作らせてみました。



条件は

*残材を使ってもよいが素材は自分で選ぶ事。

*定時までに完成させる事。

*構造は説明するが寸法は自分で決める事。

*汎用旋盤と汎用フライス盤を使う事。



以上!!

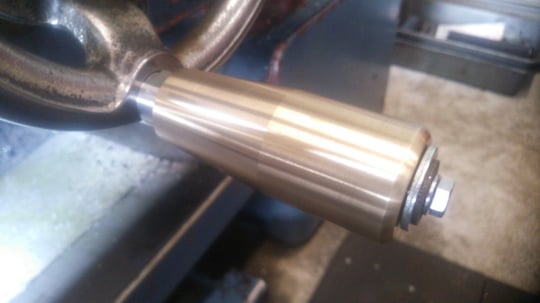

ほぼ完成品です!!



ハンドル軸 SUS304

固定ナット・ワッシャー SUS304

握り棒 真鍮



握り棒を真鍮にして外径Φ35mmと少し大きめのサイズにし親指と人差し指がかかる部分をテーパーにしています。

なかなか良いハンドルだと思います(^^)

固定ナットが握り棒内に隠れるようにザグリ加工すれば完璧なのですがハンドル軸を短くして握り棒にザグリ加工すれば大丈夫なのでまた時間がある時に加工させてみようと思います!!
